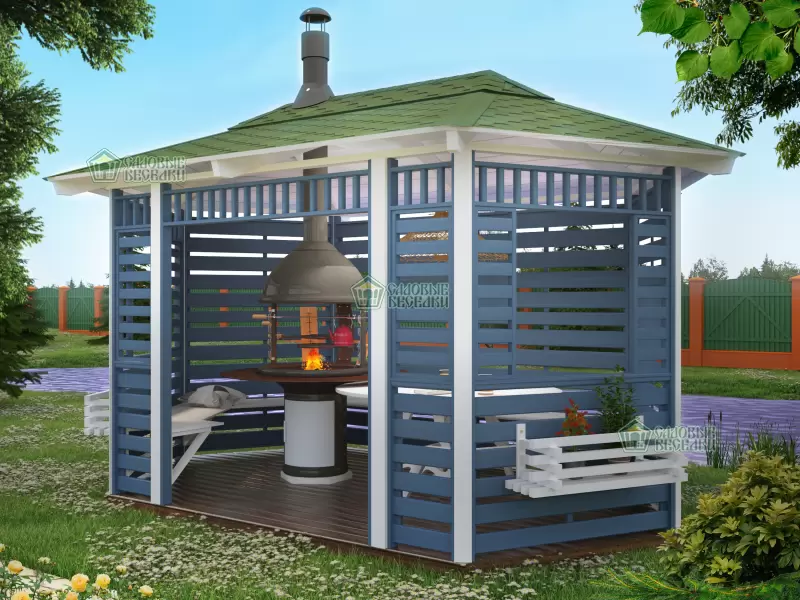

Беседка с мангалом "Семейная"

Вместительная беседка с мангалом (местом под мангал) в форме вытянутого шестигранника с двумя зонами отдыха. Зона барбекю для приготовления вкуснейших блюд на живом огне. Зона отдыха для комфортного времяпровождения.

Качество от производителя с 2006 года!

Мангал (островной гриль) заказывается отдельно!

Комплектация

Сборка стандартной беседки

Беседки изготовленные СК"Садовые беседки" просты и удобны при монтаже и могут быть использованы для самостоятельной установки заказчиком. Время установки стандартной деревянной беседки с покрытием кровли черепицей занимает примерно 3-5 часов.

Инструкция в формате PDF

Открыть

Видео сборки стандартной беседки

Для монтажа беседки понадобиться помощник и некоторый инструмент: шуруповерт для скручивания готовых секций, деталей беседки, острый нож для нарезки черепицы, мебельный степлер или молоток для крепления кровли.

Рассмотрим пример установки стандартной шестигранной беседки "Белая ковка" Артикул 1023. Диаметр этой беседки 3 метра, вместимость до 10 человек.

Благодаря легкости конструкции садовых беседок, не требуется изготовления дорогостоящих ленточных или столбчатых фундаментов, так как вес стандартной деревянной беседки составляет примерно 300 килограмм.

Первый этап установки беседки это выравнивание площадки. Место под беседку выравнивается, отсыпается по уровню песком, шлаком, щебнем или другим твердым грунтом. В данном случае устанавливаем беседку уже на подготовленную, ровную площадку.

Деревянный пол беседки состоящий из двух(трех секций в вариантах с доставкой в регионы) секций укладывается на площадку где будет устанавливаться беседка. Для удобства скрепления половых секций друг с другом, откручиваем по две крайних доски, затем скрепляем половые секции саморезами 8 х 60 под ключ на 13 мм ( саморезы 6 штук в комплекте + шайбы)

После скрепления секций пола между собой приступаем к фундаменту. Для фундамента беседки служат 7 декоративных плиток: шесть под углы и одна по центру беседки.

Дерн под плиткой снимается, между плиткой и деревянным каркасом пола укладываем гидроизоляцию из обрезков мягкой черепицы. Выступающие части гидроизоляции обрезаем ножом.

Деревянное основание должно располагаться строго по уровню, без перекосов! Не допускается соприкосновение каркаса пола с землей, щель между полом и землей нужна для вентиляции нижней части пола.

Снятые доски пола прикручиваем обратно на те же места. Основание беседки готово, приступаем к установке секций. Секции стен беседки идут в сборе.

Секции прикручиваем саморезами 3,5 х 55 мм к столбам (опорам) беседки.

Для крепления рамки к столбу, в каждой стойке рамки сверлим отверстия диаметром 3-3,5 мм под саморезы в количестве 4-5 шт  в незаметные места: за верхнюю обвязку секции, под перила, за ажурные элементы.

 Все саморезы поставляются в комплекте!

Секции плотно прижимаем к столбу, щелей при монтаже беседки быть не должно!

После того как все секции установлены приступаем к монтажу стропильной системы беседки. Засверливаем отверстия под саморезы, крепим шестигранник. Шестигранник служит соединительным узлом для крепления стропил.

Крепим к шестиграннику два смежных стропила саморезами 3,5 х 70 мм

Получившуюся конструкцию поднимаем на верхнюю обвязку беседки. Используем стремянку.

Низ стропила крепим к столбу саморезом 4,2 х 102 мм

По той же схеме устанавливаются остальные стропила.

Если стропила в верхней части беседки не сходятся, проверьте правильность установки пола. Если пол установлен с перекосом- стропила не встанут!

На стропила укладываем готовые сегменты обрешетки. Деревянная обрешетка крыши после сборки является еще и готовым потолком для беседки.

Готовый сегмент крыши должен строго ровно располагаться по центру двух стропил к которым он крепится.

Сегменты крыши по очереди прикручиваются по кругу крыши беседки лицевой стороной вниз.

Для удобства, монтаж обрешетки беседки лучше производить с помощником и использовать лестницу.

Для крепления обрешетки к стропилам используются саморезы 3,5х35 или гвозди размером 50-60 мм

Для покрытия кровли беседки используется битумная черепица, расход черепицы для покрытия крыши стандартной шестигранной беседки составляет примерно 12 м 2 (4 пачки)

Перед покрытием крыши беседки мягкой кровлей, требуется открутить транспортировочные крепления (рейки) на  всех сегментах обрешетки.

Укладка мягкой черепицы начинается с низу ската крыши беседки, выпуск черепицы от края стартовой доски должен быть 10-15 мм!. Кровля крепится с помощью степлера на скобы 8-10 мм или на толевые гвозди размером 15 мм.

Укладка черепицы производится по инструкции производителя находящейся в упаковке (на упаковке) с мягкой черепицей.

Мягкая черепица надрезается канцелярским ножом по внутренней части и затем надламывается по месту надреза. Это самый удобный и быстрый способ нарезки мягкой черепицы.

Коньки крыши нарезаются из той же черепицы. Конек крепим на толевые гвозди.

Далее крепим кронштейны лавок, 6 штук по 1 кронштейну в каждый угол беседки.

Для крепления кронштейнов используем саморезы 4,2 х 70 мм. Для надежности крепления саморезы вкручиваем через пресс шайбы. Саморезы вкручиваем из расчета 3 штуки на каждый кронштейн (два сверху, один в низу) При необходимости засверливаются отверстия чтоб избежать растрескивания древесины!

На кронштейны раскладываем готовые шиты- лавки.

Если диагонали установленных секций равны, то лавки в беседки ложатся идеально, в противном случае следует выровнять диагонали с помощью рулетки.

Лавки фиксируем саморезами 3,5 х 35 мм с низу, при необходимости засверливаем отверстия.

После крепления лавок крепим углы беседки к деревянному основанию с помощью саморезов 4,2 х 75

Собираем стол на мебельные винты 5 х 60 мм

сборка стола

Сборка стола занимает не более 10 минут!

Для крепления столешницы используем саморезы 4,2 х 75 мм , сверлим отверстие под саморез.

Крепление столешницы. Снимаем упаковочную пленку.

Стол для беседки готов!

Если у вас появились вопросы- звоните, с удовольствием на них ответим! 8-909-922-45-11 Москва,      8-921-847-26-68 Санкт-Петербург

Так выглядит готовая дачная беседка производства компании "Садовые беседки".
